ARNS(A Remote Network Server for AppleTalk)

CAPやNetatalkにAppleShareIPが実装された今となってはARNSはほとんど利用価値が無くなってしまったのですが、それでもAppleTalkのブロードキャストが届かないとマトモに動いてくれない、トホホなアプリケーション（例えば全国津々浦々の大学図書館で困っているらしい、Chemical Abstracts のCAonCDなんかですが-:）をTCP/IPのみが通るようなルータで仕切られた（普通そうだよね）サブネットを越えて使いたい時なんかはARNSが一番安上がりな方法です。

なおarnsだけでは相手にarns側のAppleTalk情報を伝えることが出来ません。arns側にAppleTalkシードルータが必要です。

従ってCAonCDの場合（なぜか全国津々浦々（とまではいかないが）の大学図書館から聞かれるもんで(^^;)）、例えば次のような構成が考えられます。

• AppleTalkルータになるWindows NTサーバ（Win/Macのクロスライセンスにした場合はこのマシンがCAonCDサーバになります）
• arnsサーバになるLinuxマシン (RedHat 6.xベース、TurboLinux 6.0やLaserLinux 6.0で動作確認済み、多分kondaraでも大丈夫でしょう。もちろん本家 RedHat 6.xも．．．）
• HASPサーバになるMacintosh

• ARNSのインストール
  基本的にはmake一発でOKです（Solaris1.x、2.x、Ultrixの場合、その他は試していないので．．）。 また、最近のLinux 2.2.X（全てを試したわけではありませんが、RedHat 6ベース(LaserLinux 6.1）やTurboLinux 6.x等）では、makeだけでは、

  $ make
  cc    -c arns.c -o arns.o
  cc    -c pf.c -o pf.o
  cc    -c ddp.c -o ddp.o
  cc    -c aarp.c -o aarp.o
  cc  -o arns arns.o pf.o ddp.o aarp.o
  arns.o: In function `passChk':
  arns.o(.text+0x1cf9): undefined reference to `crypt'
  collect2: ld returned 1 exit status
  make: *** [arns] Error 1


  とエラーになってしまいます。ここで、cryptがなんちゃら、と言っているので、Makefileの一部分を以下のように書き換えます。

   CFLAGS=
   LFLAGS=
   LIBS=-lcrypt


  すると、あーら不思議(^^)、

  $ make
  cc    -c arns.c -o arns.o
  cc    -c pf.c -o pf.o
  cc    -c ddp.c -o ddp.o
  cc    -c aarp.c -o aarp.o
  cc  -o arns arns.o pf.o ddp.o aarp.o -lcrypt
  cc    -c arnsrd.c -o arnsrd.o
  cc  -o arnsrd arnsrd.o -lcrypt


  と何ごともなかったかのようにmake出来ちゃいます。一方FreeBSD 2.xではなかなかうまくmakeできないようです。

• ARNSを立ち上げる
  以後の作業はroot権限で行う必要があります。またここではmakeした実行ファイルのうち、arnsを/usr/local/capに、arnsdを/usr/local/etcにそれぞれ移動したものとします。< 次のような手順で立ち上げます

  1. /etc/inetd.confに次の行を加えます。


     arns    stream  tcp     nowait  root    /usr/local/etc/arnsrd   arnsrd


  2. /etc/servicesに次の行を加えます。


     arns            384/udp                         # AppleTalk Network Server
     arns            384/tcp                         # AppleTalk Network Server


  3. inetdを再起動します。BSD系だったらkill -HUP inetdのRUN No.で再起動になります。RedHat系のLinuxでは、

     /etc/rc.d/init.d/inet restart


     を入力してinetdを再起動させます。
  4. arnsのアクセス制御ファイルを作ります。例えば/usr/local/cap/arnsfilterとすると、


     # everyone on ABC net
     * 123.45.255.255
     # nobody else
     - 255.255.255.255
     # anybody on XYZ-net, they need a password
     + 100.100.255.255


     となります。ここで*は指定したネットワークアドレスに属するMacはパスワード無しで ARNSサーバ経由でAppleTalkに入れる、-は接続を拒否、+は後で指定するパスワードを 使ってARNSサーバ経由でAppleTalkに入れる、ということを意味します。
  5. ARNSサーバを起動します。例えば次のようなオプションをつけて動かします。


     /usr/local/etc/arns -l /var/spool/mqueue/aufs.log -p password -f /usr/local/cap/arnsfilter -i ln0 -2 -z "hoge"


     -l file：接続のlogをfileに記録する
     -p password：UNIXのユーザー名／パスワードを使って接続許可をする、このかわりに-P hogehogeとするとパスワードとしてhogehogeを入力すればARNSサーバを使えます。
     -f file：アクセス制御ファイルを指定する。
     -i interface：ARNSを動かすインターフェースを指定します。
     -2：Phase 2、ちなみに-1だとPhase1ですが今どきこんな指定はしないでしょう。
     -z "hoge"：hogeゾーンの情報をARNSクライアントへ送ります。

  6. クライアント側のMacの準備
     クライアントのMacではMacTCPを使っているか、OpenTransportを使っているかによって必要なソフトが異なります。

     • MacTCPの場合はIP Remote A/Talk1.01を使います。設定方法はメルボルン大学のIPremote user doc.を見て下さい。
     • OpenTransportの場合はIP Remote A/Talk2.0b4を使います。これはbetaバージョンなのですが、一応最新のMacOS9.1(MacOS Xのclassic環境では、どうなんでしょうねぇ．．。いっそUNIX版のARNSをコンパイルする、という手もあるかもしれません）でも動きます。これをシステムフォルダへドラッグ＆ドロップしますと機能拡張フォルダへインストールされます。その後コントロールパネルの「AppleTalk」を起動すると「経由先」として「IPRemote」が表示されますので、これを選びます。

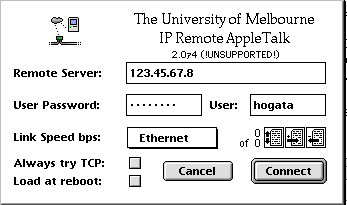

     • するとARNSサーバのIPアドレスとuser名、passwardの入力を促されますのでそれぞれ入力します。後はセレクタからARNS経由で入ったAppleTalkが見えるはずです。

• OpenTransportのAppleTalkでIPremote接続時にエラーが生じた場合の対策について
• WWW上のドキュメント

  • メルボルン大学のARNSのページ
  • OpenTransportでIPremoteを使う時の注意点

1. このマシンの調達及びLinux、arnsのインストールに関しては情報処理センター　日下部　慎　技官の献身的なご協力を頂きました。
