naiyou

PM燃焼触媒として、Perovskite型複合金属酸化物の利用

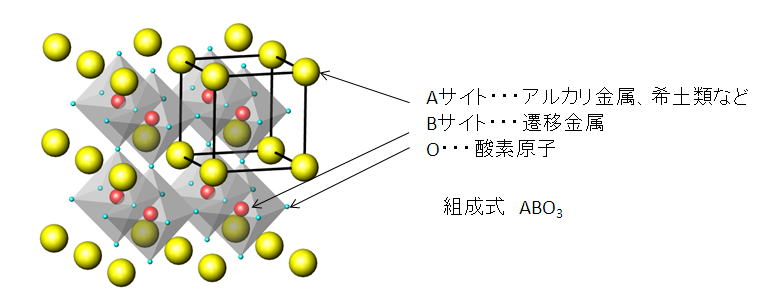

・頂点共有によるBO₆による安定構造

格子酸素が反応に関わっている場合、多少の構造中の酸素原子が抜けてもぺロブスカイト構造は維持

・高温での熱安定性

エンジンからの排出直後の排ガス（700～800℃）に対して安定

Perovskite型複合金属酸化物触媒によるcarbon black (CB) 燃焼温度比較

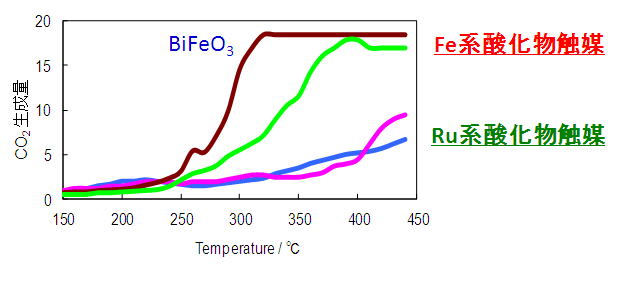

NO₂供給下における、 Fe系酸化物触媒間での CB 燃焼温度比較

　CB燃焼は、酸素中では600℃以上の高温が必要である。これと比べてNO₂供給下では、触媒がなくても燃焼開始温度は低くなる（320℃）。しかしこの条件ではCOが多く生成するため、望ましくない。
　一方、BiFeO₃では200℃で燃焼反応が起こり、CO₂は生成しない。Fe₂O₃にBiを担持しても、Fe₂O₃より活性にはならない。

触媒	CB燃焼開始温度 (℃)
なし	320
Fe₂O₃	270
Bi/Fe₂O₃	230
BiFeO₃	200

反応機構

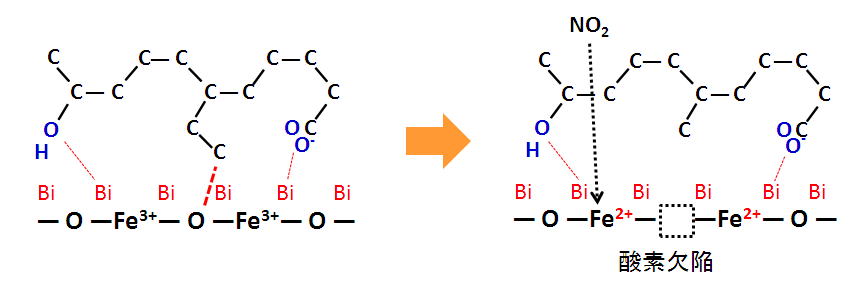

①　触媒（BiFeO₃）上で、CBが触媒表面のBiに近づく。C原子がBiと結合するのではなく、CBに存在する水酸基(-OH)などの官能基とBiが相互作用していると考えられる。
② 近接したC原子によって、触媒表面のFeが還元され、同時に酸素欠陥が生じる。

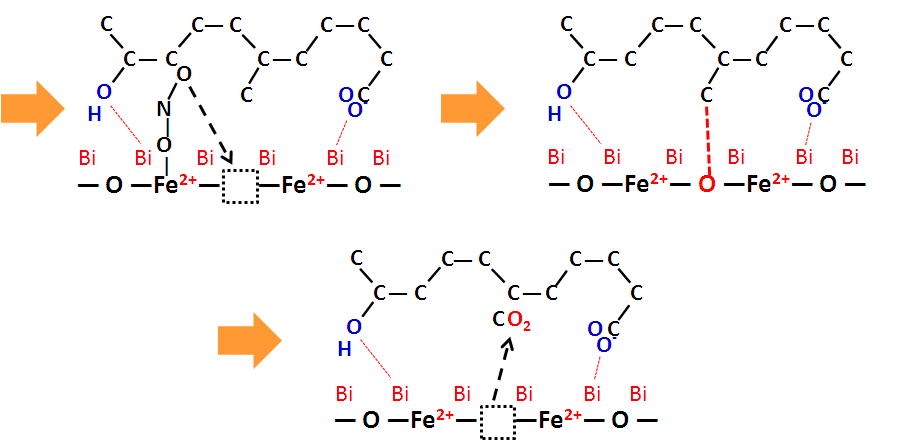

③　生成した酸素欠陥に対して、反応ガスのNO₂がnitriteとして吸着する。このnitrite のO原子が欠陥に移動し、触媒表面は再酸化され、反応ガスはNOとして脱離する。
④　触媒表面に残ったO原子は、近くのC原子と結合し、CO₂となって脱離する。
と考えられる。
